Tìm hiểu thế nào là máy biến áp khô?

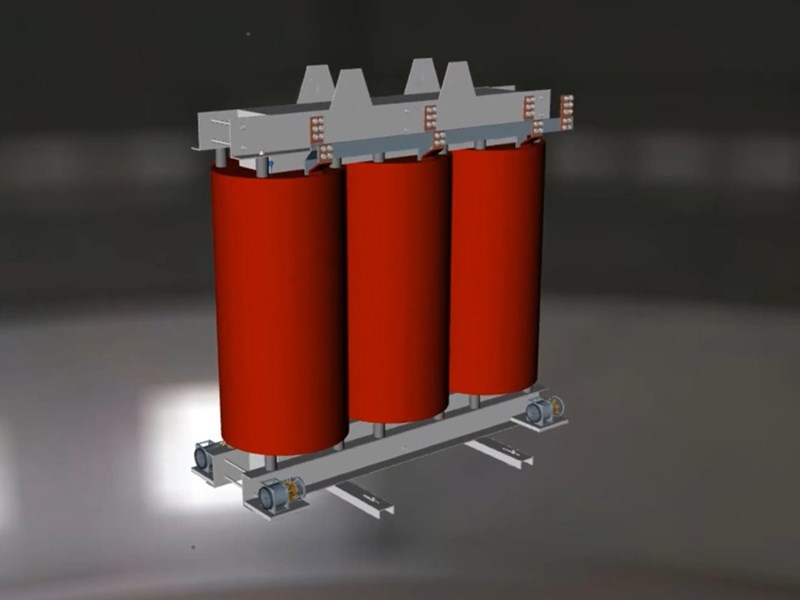

1. Máy biến áp khô

Máy biến áp khô giống như những loại máy biến áp khác là chức năng bởi chúng đều làm thay đổi điện áp của dòng điện. Dòng điện này chỉ khác về chức năng là làm thay đổi điện áp của dòng điện. Dòng máy này chỉ khác ở chỗ à chúng không sử dụng chất lỏng cách điện nên trong nơi có cuộn dây và mạch điện từ mà chịu áp lực bằng không khí. Máy biến áp khô không sử dụng bộ phận chuyển động mà thay vào đó là hệ thống cách nhiệt rất thân thiện với môi trường. Hệ thống là mát thông qua gió tự nhiên thay bằng vệc sử dụng dầu, silicon, chất lỏng. Dòng máy biến áp khô được sử dụng ở trong nhà và với những môi trường có điều kiện khắc nghiệt, độ ẩm cao,....mà không cần phải lo lắng về việc thoát khí độc tràn ra bên ngoài

Chính vì những đặc điểm này mà chúng được lắp đặt trong nhiều lĩnh vực khác nhau như: trường học, bệnh viện, tòa nhà, nhà máy, trung tâm thương mại, luyện kim, công nghiệp hóa chất,....những nơi có yêu cầu mức đặc biệt về an toàn cháy nổ

2. Cấu tạo của máy biến áp

2.1. Vỏ máy

Vỏ máy biến áp khô được làm từ thép với thiết kế khác nhau, tùy thuộc vào từng loại máy và công dụng của chúng. Mà điều này phụ thuộc vào các phần tử phía bên trong của máy và thùng của nó sẽ không chứa dầu như những máy biến áp dầu

2.2. Dây quấn

Dây cuốn hay còn có thể gọi là cuộn quấn thường đường sử dụng bằng dây đồng nguyên chất với tiết diện tròn. Bên ngoài được bọc một lớp cách điện giúp cho dây không bị oxi hóa để tăng sự dẫn điện tốt hơn và cũng giúp nâng cao tuổi thọ.  Dây quấn có chức năng nhận vào và truyền ra năng lượng. Đảm bảo được đầy đủ các yêu cầu về kỹ thuật như: giãn dài, bám dính, bền điện, mềm dẻo,...đặc biệt hơn là chịu dầu biến áp giúp chúng làm giảm đi dòng điện xoáy Foucault xảy ra trong quá trình vận hành

2.3. Lõi thép

Lõi thép hay là mạch từ và được chế tạo từ vật liệu dẫn tốt và có tính kháng oxy hóa rất cao và thường sẽ có các lá thép kỹ thuật điện như tôn silic. Với chức năng để dẫn từ thông cùng làm khung để đặt dây cuốn. Lõi thép được tạo hình thành từ những lá thép mỏng và bên ngoài có lớp sơn cách điện với bề dày khoảng 0,5mm và tạo nên vòng khép tín

Lõi thép gồm 2 thành phần là gong và trụ chính:

- Gông là nơi để nối tiếp giữa các trụ với nhau thành một mạch kín

- Trụ là nơi để có th đặt các dây cuốn

3. Phân loại máy

3.1. Máy biến áp nhựa khô

Máy biến áp nhựa khô được sử dụng trong môi trường có độ ẩm cao với ưu điểm tránh sự xâm nhập của hơi nước và nhờ vào cuộn dây sơ cấp cùng cuộn dây thứ cấp được bọc nữa epoxy

Những ưu điểm nổi bật của máy biến áp nhựa khô:

- Sản phẩm có thể đặt được ngoài trời với mức bảo vệ của chúng là IP đạt 45.5

- Phóng điện cục bộ hao mòn hiệu suất tốt

- Khả năng chịu tải rất tốt

- Bởi có lớp cách điện bọc bên ngoài cuộn dây mà khi hoạt động thiết bị không có nguy cơ bị cháy

3.2. Máy biến áp hút chân không

Máy biến áp hút chân không hoạt động với công suất từ 5 KVA đến 30 KVA với mức bảo vệ lên đến PI56. Cuộn dây dẫn của dòng biến áp này được làm từ vật liệu cách điện, chống cháy hình đĩa hoặc nối tiếp song song với điện áp cao hơn. Phần cách điện được sử dụng nhựa polyester cấp H cùng với khả năng chống xảy ra xâm nhiễm. Hộp chân không có chức năng bảo vệ cuộn dây sơ cấp để thánh hiện tượng bởi độ ẩm

Ưu điểm:

- Dễ dàng bảo dưỡng, bảo trì

- Độ bền cơ học được đánh giá rất cao

- Nguy cơ hỏa hoạn ở mức thấp với việc sử dụng an toàn

- Không hạn chế bởi sự cách điện

- Không bị giao động bởi nhiệt độ

4. Ưu và khuyết điểm của máy biến áp khô

4.1. Khuyết điểm

Đối với công suất và điện áp thì việc sử dụng một chiếc máy biến áp loại khô sẽ bị tốn kém hơn nhiều so với những loại máy biến áo được làm mát bằng dầu

Máy biến áp có tuổi thọ không cao những nếu xảy ra trường hợp xấu nhất khi vận hành khiến cho những chi tiết có trong cốt lõi từ cuộn dây bị hư đến máy biến áo khô sẽ không có cơ hội để sử chữa cũng như thay thế

4.2. Ưu điểm

- Máy có tuổi thọ trung bình cao khoảng 25-30 năm

- An toàn với người dùng và các thiết bị điện

- Công suất với khả năng chịu được tải tốt và đặc biệt là khả năng chịu được dòng điện ngắn mạch của máy

- Dễ dàng bảo trì máy móc, bảo dưỡng mà không bị gây ô nhiễm

- Rất thân thiện với môi trường

- Lắp đặt dễ dàng và giảm thiểu chi phí

- Nhỏ gọn không chiếm diện tích
